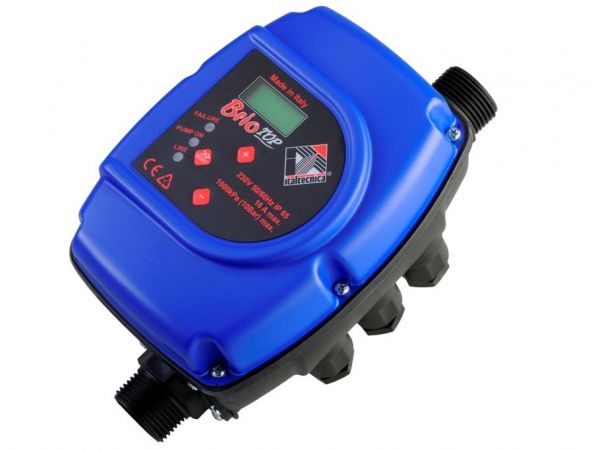

Блок автоматики BRIO TOP

Brio Top – это электронное устройство управления для однофазных электронасосов, позволяющее автоматически включать и останавливать насос, защищая его в том случае, если возникают неподходящие условия для работы (отсутствие воды, перегрузка двигателя, опасность возникновения льда).
Brio Top может работать в различных установках:
- с отдельным электронасосом
- в системе сдвоенных автоматически чередующихся насосов
- вместе с устройством переменной скорости (Sirio, Sirio Entry) для изготовления насосных станций с постоянным давлением.
Brio Top программируется для работы в соответствии с двумя различными принципами:
- режим P+F (давление + расход) = в этом режиме насос включается после уменьшения давления, по достижении минимального заданного предела (Pmin); насос работает до тех пор, пока не прекратится забор воды, и поток, проходящий через устройство, не обнулится. В этих условиях давление установки будет соответствовать максимальному напору насоса.
- режим P+P (давление + давление) = в этом режиме работа насоса регулируется внутри двумя уровнями давления (Pmin и Pmax); достижение нижнего порога давления (Pmin) определяет запуск насоса, а остановка происходит на верхнем заданном пороге (Pmax).При данной конфигурации необходимо использовать расширительный бак, имеющий подходящие размеры, в соответствии с требованиями установки и типом насоса.
При обоих режимах работы устройство защищает насос от работы без воды, когда отсутствует вода на всасывании, при помощи комбинированного контроля потока и давления.
Работа станций со сдвоенными насосами допускается только в режиме “P+P”.

         ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Питание сети:………………………………...........… однофазное 230 В переменного тока ± 10% - 50/60 Гц
Максимальная мощность двигателя……........……2200 Вт – 3 л.с.
Макс. ток фазы двигателя:…………………….........16 А
Максимальное допустимое давление:………........1000 кПа (10 бар)
Максимальная температура жидкости ……........…30°C
Максимальная температура окружающей среды ..35°C
Потеря нагрузки:………………………............……….0,7 бар на 100 л/мин
Гидравлическое соединение………………...........…1”
Степень защиты ……………………………............…IP 65
Вес ……………………………………………...............0.7 kg
Размеры ……………………………………..…...........225x150x115 мм
Тип действия ………………………………….............1.C (согласно EN 60730-1)

       ФУНКЦИИ :

• Автоматический запуск и останов электронасоса
• Чередующаяся работа насосных станций со сдвоенными насосами
• Легкое и точное регулирование давления при помощи дисплея
• Защита от «сухого хода» с автоматическим сбросом и восстановлением
• Возможность установки как в вертикальном, так и в горизонтальном положении
• Цифровые показатели давления и поглощенного тока на дисплее
• Светодиод, указывающий на состояние работы (сеть, ошибка, насос работает)
• Цифровой вход поплавкового выключателя или соединения дистанционного управления
• Выход с конфигурируемым реле
• Вынимаемые электрические клеммы для облегчения проводки
• Архив сигналов тревоги

ЗАЩИТЫ:

• От «сухого» хода
• Амперометрическая защита двигателя
• Слишком высокое давление
• Защита от замерзания
• Защита от блокировки механических частей насоса
